1 101/9 MC 61203 - - -

Cubierta del motor de la bomba

-

2 101/9 MC 61204 - - -

Ojal para cables de motor eléctrico

-

3 101/9 MC 61205 - - -

Ojal en el casquillo del motor .

-

4 101/9 MC 61206 - - -

Casquillo para el eje del motor .

-

5 101/9 MC 61207 - - -

Arandela para el casquillo del eje del motor .

-

6 101/9 MC 61208 - - -

Brida de sellado del casquillo del motor para cubrir .

-

7 VNT 61058 - - -

Tornillo 6 UNFx(40 F" para fijar la brida del casquillo.

-

8 VNT 61057 - - -

Tornillo 10UNFx32F" para fijar la tapa del motor.

-

9 RDE 60387 - - -

Arandela dentada exterior .

-

10 TN 57220 - - -

Tapón de 5/8x18 UNF en el cuerpo central de la bomba .

-

11 GN 61098 - - -

Junta Ø 16,38x25,4x2,3 para racores del cuerpo central .

-

12 VNT 61092 - - -

Tornillo 10UNFx32" para fijar la cubierta del motor .

-

13 101/9 MC 61209 - - -

Émbolo de la válvula en el cuerpo central

-

14 101/9 MC 61210 - - -

Muelle para válvula .

-

15 101/9 MC 61211 - - -

Almohadilla en el accesorio de la válvula

-

16 101/9 MC 61212 - - -

Calce en el accesorio de la válvula .

-

17 ART 61039 - - -

Anillo de tope 11 i en el acoplamiento de la válvula .

-

18 101/9 MC 61213 - - -

Junta para la cubierta del motor

-

19 GOM 61051 - - -

Ojal Ø 9,25x1,78 en la conexión del cuerpo de la válvula .

-

20 101/9 MC 61214 - - -

Conexión con la válvula

-

21 VRN 54197 - - -

Tornillo de conexión de gasolina de entrada y salida

-

22 101/9 MC 61215 - - -

Bomba de gasolina de cuerpo central .

-

26 101/9 MC 61218 - - -

Arandela para la junta de estanqueidad

-

31 101/9 MC 61221 - - -

Junta para la tapa

-

32 101/9 MC 61222 - - -

Tapa del filtro de combustible

-

33 101/9 MC 61223 - - -

Motor eléctrico completo .

-

34 101/9 MC 61224 - - -

Junta entre la bomba y el motor

-

35 101/9 MC 61225 - - -

Junta de transmisión

-

36 101/9 MC 61226 - - -

Bomba de engranajes

-

37 101/9 MC 61227 - - -

Eje con brida de fijación de tapa

-

39 VNT 61095 - - -

Ø 1/4x28 UNF tornillo de cabeza Allen para la fijación de la brida del eje

-

40 GOM 61096 - - -

Ojal Ø 18,58x3,53 para cartucho de filtro de gasolina .

-

41 101/9 MC 61228 - - -

Elemento del cartucho del filtro de combustible .

-

42 101/9 MC 61229 - - -

Cono para la junta del cartucho del filtro .

-

44 101/9 MC 61231 - - -

Muelle para cartucho de filtro .

-

45 101/9 MC 61230 - - -

Arandela de muelle inferior .

-

46 GOM 58430 - - -

Ojal de goma 17,2 x 22,42 x 2,65 sello de aceite entre la transmisión y la caja de cambios

-

47 101/9 MC 61232 - - -

Tornillo de sellado de la tapa del filtro de gasolina

-

48 ANT 61094 - - -

Anillo de sellado en el casquillo del cuerpo central

-

49 101/9 MC 61220 - - -

Manguito separador para la junta de estanqueidad

-

50 101/9 MC 61219 - - -

Lavadora

-

51 ART 52958 - - -

Anillo de parada 15 i .

-

52 101/9 MC 61233 - - -

Rotor del motor eléctrico .

-

53 101/9 MC 61234 - - -

Portaescobillas completo para motor eléctrico

-

54 101/9 MC 61235 - - -

Imán permanente

-

55 101/9 MC 61236 - - -

Armadura con brida portaimanes .

-

Envío

Envío

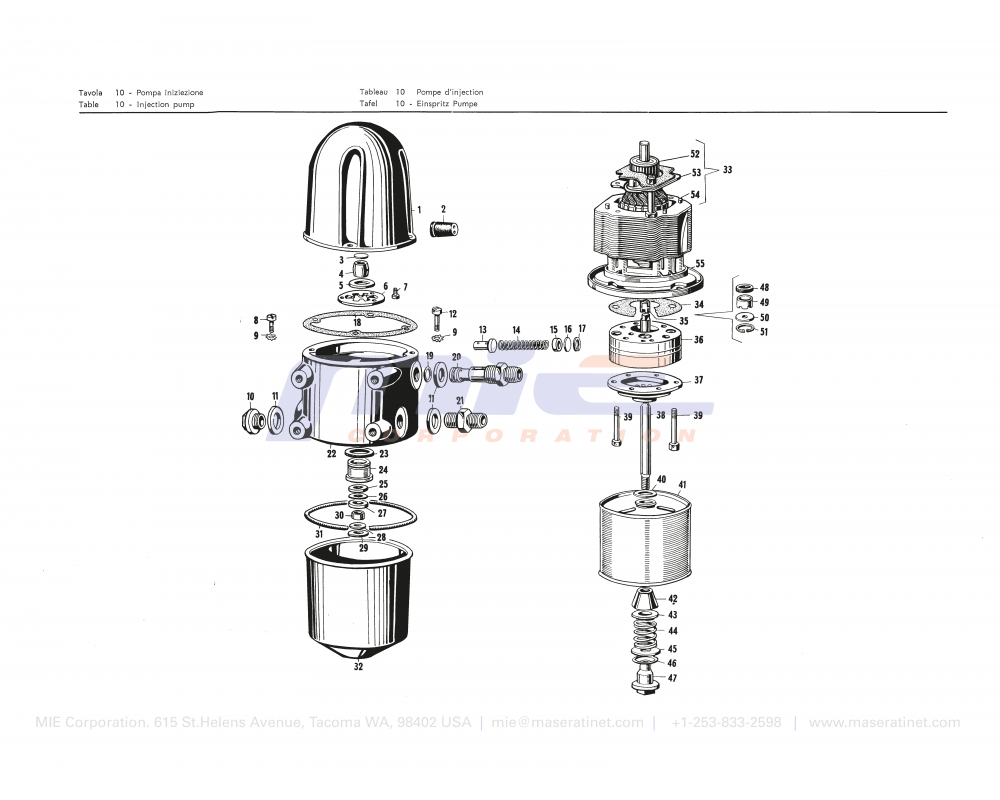

Maserati / Mistral / T-10 - injection pump
